GETARAN DAN GELOMBANG

GELOMBANG
1. PENDAHULUAN
Berdasarkan medium perambatannya, gelombang dikelompokkan menjadi dua, yaitu gelombang mekanik dan gelombang elektromagnetik. Gelombang mekanik yaitu gelombang yang memerlukan medium di dalam perambatannya. Contoh gelombang mekanik antara lain: gelombang bunyi, gelombang permukaan air, dan gelombang pada tali. Gelombang elektromagnetik adalah gelombang yang tidak memerlukan medium dalam perambatannya. Contoh : cahaya, gelombang radio, gelombang TV, sinar – X, dan sinar gamma.

2. Hakekat Gelombang Mekanik
A. Terjadinya Gelombang
Gelombang terjadi karena adanya usikan yang merambat.Menurut konsep fisika, cerminan gelombang merupakan rambatan usikan, sedangkan mediumnya tetap. Jadi, gelombang merupakan rambatan pemindahan energi tanpa diikuti pemindahan massa medium.

B. Pengertian Gelombang Mekanik
Gelombang mekanik adalah gelombang yang memerlukan medium dalam perambatannya.
Contoh gelombang mekanik :
- Gelombang yang terjadi pada tali jika salah satu ujungnya digerak-gerakkan.
- Gelombang yang terjadi pada permukaan air jika diberikan usikan padanya ( misal dengan menjatuhkan batu di atas permukaan air kolam yang tenang ).

C. Gelombang Transversal
Gelombang transversal adalah gelombang yang arah rambatannya tegak lurus arah getarannya ( usikannya ).
Perhatikan ilustrasi berikut ini !
Contoh gelombang transversal :
- getaran sinar gitas yang dipetik
- getaran tali yang digoyang-goyangkan pada salah satu ujungnya

(klik gambar untuk melihat Animasinya)

A. Gelombang Longitudinal
Gelombang longitudinal adalah gelombang yang arah rambatannya sejajar dengan arah getarnya ( arah usikannya )

Perhatikan ilustrasi berikut ini !
Contoh gelombang longitudinal :
- gelombang pada slinki yang diikatkan kedua ujungnya pada statif kemudian diberikan usikan pada salah satu ujungnya
- gelombang bunyi di udara

1. Panjang Gelombang
A. Pengertian Panjang Gelombang
Panjang satu gelombang sama dengan jarak yang ditempuh dalam waktu satu periode.
1) Panjang gelombang dari gelombang transversal

Perhatikan ilustrasi berikut!

Pada gelombang transversal, satu gelombang terdiri atas 3 simpul dan 2 perut. Jarak antara dua simpul atau dua perut yang berurutan disebut setengah panjang gelombang atau ½ l (lambda),.
2) Panjang gelombang dari gelombang longitudinal
Perhatikan ilustrasi berikut !

Pada gelombang longitudinal, satu gelombang (1l) terdiri dari 1 rapatan dan 1 reggangan.
B. Cepat Rambat Gelombang

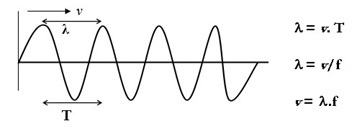

Jarak yang ditempuh oleh gelombang dalam satu sekon disebut cepat rambat gelombang. Cepat rambat gelombang dilambangkan dengan v dan satuannya m/s atau m s^-1. Hubungan antara v, f, l, dan T adalah sebagai berikut :

Keterangan : l (lamda) = panjang gelombang , satuannya meter ( m )
v = kecepatan rambatan gelombang, satuannya meter / sekon ( ms^-1 )
T = periode gelombang , satuannya detik atau sekon ( s )
f = frekuensi gelombang, satuannya 1/detik atau 1/sekon ( s^-1 )
2. Pemantulan Gelombang
Jika gelombang melalui suatu rintangan atau hambatan, misalnya benda padat, maka gelombang tersebut akan dipantulkan. Pemantulan ini merupakan salah satu sifat dari gelombang.
Berikut ini adalah contoh pemantulan pada gelombang tali

(klik kedua gambar untuk melihat animasinya)

Pemantulan gelombang pada ujung tetap akan mengalami perubahan bentuk atau fase. Akan tetapi pemantulan gelombang pada ujung bebas tidak mengubah bentuk atau fasenya.
Contoh Soal :
1. Dalam 1 sekon dihasilkan gelombang seperti gambar di bawah ini

a. berapakah frekuensi gelombang tersebut?
b. Bila jarak PQ = 2 cm, maka berapakah ?
Penyelesaian :
Menurut gambar, gelombang yang terjadi sebanyak 2 gelombang. Berarti, f = 2 gelombang / sekon atau f = 2 Hz.
Pada gambar terjadi 2 gelombang ( 2l ). Jadi 2 l= 2 cm atau l= 1 cm.
2. Seutas tali yang panjangnya 8 m direntangkan lalu digetarkan. Selama 2 sekon terjadi gelombang seperti pada gambar berikut! Tentukan l, f, T, dan v.

Penyelesaian :
Dari gambar terjadi gelombang sebanyak 4 l.
Berarti : 4l = 8 m sehingga l = 8/4 = 2 m
Selama 2 sekon terjadi 4 l atau selama 1 sekon terjadi 2l.
Jadi, f = 2 gelombang / sekon atau f = 2 Hz
T = 1/f = ½ sekon sehingga v = l f = 2 m x 2 Hz = 4 m s^-1

GETARAN

1. Pengertian Getaran

a. Definisi Getaran

Getaran adalah gerak bolak – bolik secara berkala melalui suatu titik keseimbangan. Pada umumnya setiap benda dapat melakukan getaran. Suatu benda dikatakan bergetar bila benda itu bergerak bolak bolik secara berkala melalui titik keseimbangan.

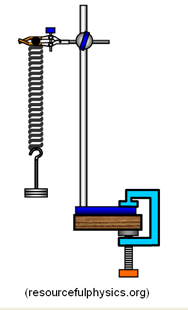

Gambar 1

Getaran adalah gerak bolak – balik di sekitar titik setimbang; 2 = titik setimbang ;
1 dan 3 = titik terjauh (Amplitudo);

a. Beberapa Contoh Getaran

Beberapa contoh getaran yang dapat kita jumpai dalam kehidupan sehari – hari antara lain :

- sinar gitar yang dipetik

- bandul jam dinding yang sedang bergoyang

- ayunan anak-anak yang sedang dimainkan

- mistar plastik yang dijepit pada salah satu ujungnya, lalu ujung lain diberi simpangan dengan cara menariknya, kemudian dilepaskan tarikannya.

- Pegas yang diberi beban.

Pada peristiwa di atas, benda – benda tersebut dapat bergetar karena adanya usikan / gaya. Jadi usikan merupakan sumber atau penyebab terjadinya getaran.

2. Periode dan Frekuensi Getaran

Perhatikan gambar berikut ini!

Gambar 2

• titik A merupakan titik keseimbangan

• simpangan terbesar terjauh bandul ( ditunjuk kan dengan jarak AB = AC ) disebut amplitudo getaran

• jarak tempuh B – A – C – A – B disebut satu getaran penuh

a. Amplitudo

Dalam gambar 2 telah disebutkan bahwa amplitudo adalah simpangan terbesar dihitung dari kedudukan seimbang. Amplitudo diberi simbol A, dengan satuan meter.

b. Periode Getaran

Periode getaran adalah waktu yang digunakan dalam satu getaran dan diberi simbol T. Untuk gambar ayunan di atas, jika waktu yang diperlukan oleh bandul untuk bergerak dari B ke A, ke C, ke A, dan kembali ke B adalah 0,2 detik, maka periode getaran bandul tersebut 0,2 detik atau T = 0,2 detik = 0,2 s

Periode suatu getaran tidak tergantung pada amplitudo getaran.

c. Frekuensi Getaran

Frekuensi getaran adalah jumlah getaran yang dilakukan oleh sistem dalam satu detik, diberi simbol f. Untuk sistem ayunan bandul di atas, jika dalam waktu yang diperlukan oleh bandul untuk bergerak dari B ke A, A ke C, C ke A, dan kembali ke B sama dengan 0,2 detik, maka :

- dalam waktu 0,2 detik bandul menjalani satu getaran penuh

- dalam waktu 1 detik bandul menjalani 5 kali getaran penuh

Dikatakan bahwa frekuensi getaran sistem bandul tersebut adalah 5 getaran/detik atau f = 5 Hz.

d. Hubungan antara Periode dan Frekuensi Getaran

Dari definisi periode dan frekuensi getaran di atas, diperoleh hubungan :

Keterangan :

T = periode, satuannya detik atau sekon

f = frekuensi getaran, satuannya 1/detik atau s^-1 atau Hz

Contoh Soal :

1. Dalam 1 sekon, lintasan yang ditempuh beban pada Gambar 1 adalah 2-1-3-1-2-1-3. Berapakah frekuensi dan periode getaran tersebut?

Penyelesaian :

Jumlah getaran yang terjadi adalah 1,5 getaran. Waktu untuk menempuh 1,5 getaran adalah 1 sekon. Jadi frekuensi f = 1,5 getaran / sekon = 1,5 Hz. Dan periode T :

Jadi waktu yang diperlukan untuk menempuh satu getaran penuh adalah 0,67 sekon.

2. Pada selang waktu 2 sekon terjadi gerakan bolak – balik sebanyak 10 kali. Tentukanlah frekuensi dan periodenya.

Penyelesaian :

Dalam 2 sekon terjadi 10 getaran. Berarti dalam 1 sekon terjadi 5 getaran, sehinga frekuensi f = 5 Hz, dan
periode T :
